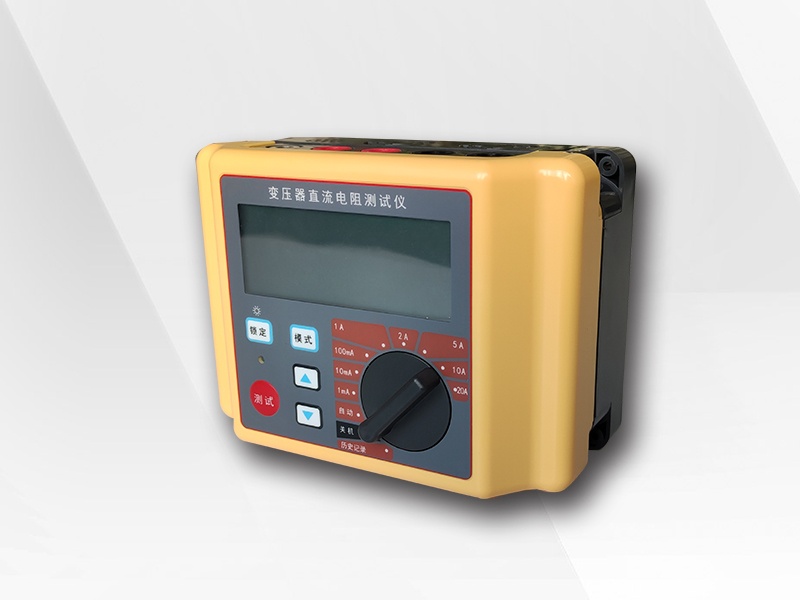

ZT-1000变压器直流电阻测试仪

ZT-1000变压器直流电阻测试仪采用锂电池供电,基于高频开关电源技术和数字电路技术设计而成,体积小,重量轻,便携手持、自动能量回收、操作简单,适用于各种电压等级的主变压器和配电变压器的直流电阻测量。本产品电流档位多,输出电压高,充磁快,最高输出电流可达20A,最大输出电压可达20V,电阻测量范围可达1mΩ~20kΩ。本产品配置高清液晶显示屏,显示清晰,满足户外强光应用场合,支持测量数据语音播报功能,支持BLE4.0协议蓝牙传输,可适配微信小程序,自动保存或上传数据并生成曲线。

下载说明书

1. 采用全新的锂电池供电,体积小、重量轻,旋钮换挡操作方便,适合户外移动作业。
2. 最高输出电流可达20A,最大输出电压可达20V,电阻测量范围可达1mΩ~20kΩ。
3. 具有自动判定、自动选择最优电流档位、自动锁定阻值并保存功能;
4. 可对需要换挡的变压器进行不停机连续测量。
5. 保护功能完善,具有短路、过流、过热和电池过放保护,能可靠保护反电势对仪器的冲击。
6. 具有能量回收功能,可快速降流去磁并回收绕组能量,解除带电风险。
7. 采用高清液晶显示屏,无视觉死区显示清晰,满足户外强光应用场合。
8. 具备语音播报功能,测试完毕后自动播报测量结果。
9. 配备蓝牙接口,支持BLE4.0协议蓝牙传输,适配微信小程序等。

主要性能指标

测量范围

1mΩ~0.2Ω(20A);1mΩ~1Ω(10A);10mΩ~2Ω(5A); 10mΩ~10Ω(2A);10mΩ~20Ω(1A);1Ω~200Ω(100mA);10Ω~2kΩ(10mA);100Ω~20kΩ(1mA)


测量精度

±(示值×0.2%+1μΩ)

分辨率

0.1μΩ

输出电压

20V(最大值,当电流小于1A时)

输出电流

DC 1mA /10mA/100mA/1A/2A/5A/10A/20A可调

存储深度

最多可存储100次历史数据

功能参数

操作方式

旋钮实现开关机及档位切换,操作方便快捷

测量次数

≥50次(1Ω负载10A放电模式、5min持续时间算起)

保护功能

短路/过流/过热/电池过放保护

自动测量

根据负载自动选择最优电流档位,并自动判定充磁结束、锁定阻值并保存

能量回收

测试完毕后自动回收变压器绕组中剩余能量至电池,绿色环保

人机交互

高清液晶显示屏,支持数据语音播报功能

数据换算

可选择绕组线材,具备温度换算功能

数据存储

自动存储数据,最多可存储100组历史数据

高级应用

支持BLE4.0协议蓝牙传输,可适配微信小程序

供电、重量及外形尺寸

供电方式

内置锂电池供电,支持快充模式

主机外壳

绝缘ABS材质,无需接地

外形尺寸

155mm(长)×112mm(宽)×75mm(高)

仪器重量

1kg
