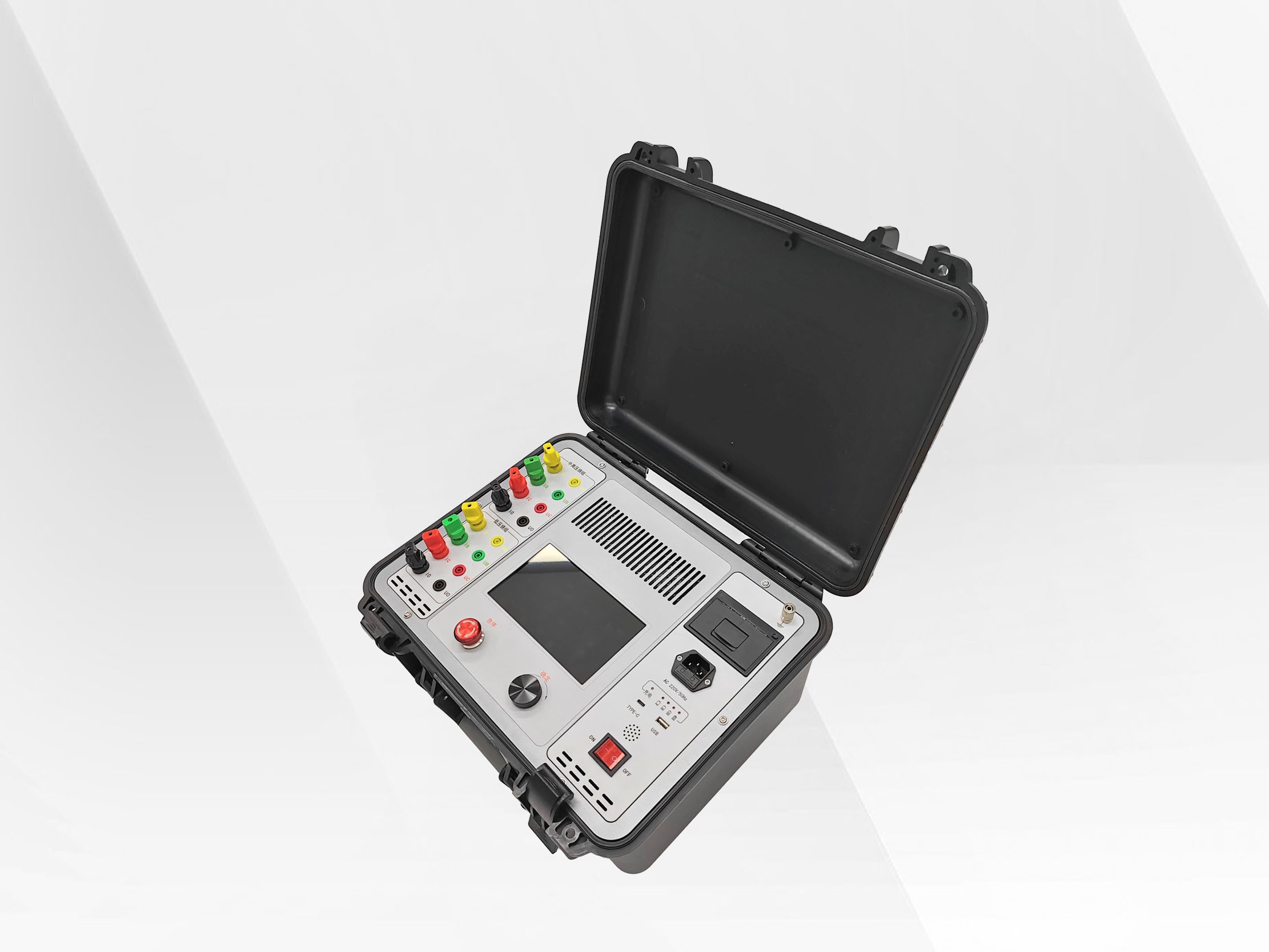

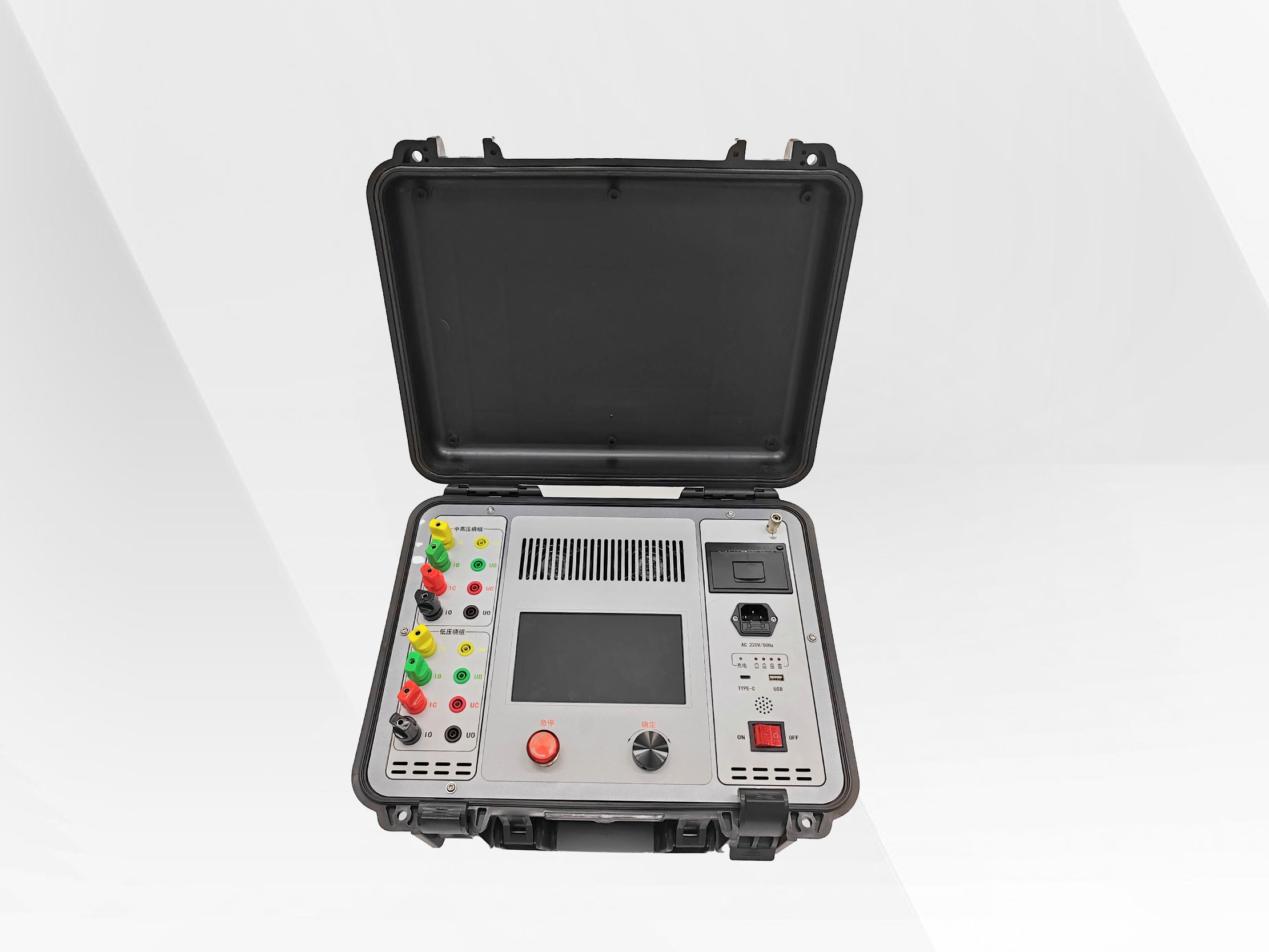

ZT-60S2变压器直流电阻测试仪
1)设备自带大容量锂电池，适用于各种电压等级的变压器的直流电阻测量；支持高低压同测带助磁功能；支持直流消磁功能;
2)具有单相、三相Y型逐相、三相Y型同时、三相∆型逐相，助磁法单相、助磁法逐相测量等多种测量模式，覆盖了变压器直阻测量的各种应用场景；
3)支持单相/逐相直流消磁操作,消磁电流支持1A至60A六档可选;
4)7寸电容触摸高清阳光屏，支持触摸操作和一键旋钮操作，简单易用；
5)电流挡位多，输出电压高，充磁快，节省测量时间，最高输出电流可达60A，最大输出电压可达60V，电阻测量范围可达0.3mΩ~20kΩ；
6)具有分时误差判断，方便用户选择最佳阻值；
7)可对需要换挡的变压器进行不停机连续测量；
8)保护功能完善，能可靠保护反电势对仪器的冲击；
9)具备语音播报功能，测试完毕后自动播报电阻值；
10)具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电风险；
11)自带掉电存储功能，可存储100组历史测试数据，可随时查阅；
12)配备微型打印机，即时打印，免于手抄测试结果；
13)采用全新的锂电池供电，无需额外供电，便于移动作业。
|
性能指标 |
|
|
测量范围 |
Y型同时：0.5mΩ~3mΩ（30A+30A）；1mΩ~30mΩ（20A+20A）； 1mΩ~0.2Ω（10A+10A）；10mΩ~0.5Ω（5A+5A）； 50mΩ~4Ω（2A+2A）；100mΩ~12Ω（1A+1A） 其它模式：0.3mΩ~3mΩ（60A）； 0.5mΩ~100mΩ（30A）；1mΩ~150mΩ（20A）；1mΩ~0.5Ω（10A）；10mΩ~2Ω（5A）； 50mΩ~10Ω（2A）；100mΩ~20Ω（1A）；1Ω~200Ω（100mA）；10Ω~2kΩ（10mA）；100Ω~20kΩ（1mA） |
|
测试精度 |
+（示值*0.2%+1μΩ） |
|
最小分辨率 |
0.1μΩ |
|
测量次数 |
≥300次（100mΩ负载10A单相放电模式、2min持续时间算起/满电量起连续工作时间约700分钟） |
|
存储深度 |
100个历史数据 |
|
仪器参数 |
|
|
输出电压 |
60V(Max，当电流小于1A时) |
|
输出电流 |
DC1mA/10mA/100mA/1A/2A/5A/10A/20A/30A/60A |
|
电池容量 |
9Ah |
|
显示方式 |
7寸电容触摸高清阳光屏 |
|
保护功能 |
过流及短路保护 |
|
过热保护：电池过热及功率器件保护 |
|
|
电池过放保护 |
|
|
附加功能 |
分时误差，辅助判定稳定电阻值。 |
|
支持助磁法三相高低压侧同时测量 |
|
|
支持能量回收：测试完毕后将变压器绕组中剩余能量回收至电池，安全环保 |
|
|
历史记录支持U盘导出 |
|
|
语音播报功能：测试数据自动语音播报 |
|
|
配备微型热敏打印 |
|
|
外形尺寸 |
420mm*350mm*240（长*宽*高） |
|
重量 |
15kg |
|
充电参数 |
|
|
输入电压 |
220V 50Hz |
|
保护功能 |
短路/过流/过压/过热/反接保护 |
|
测试线箱尺寸参数 |
|
|
尺寸 |
420mm*350mm*240mm（长*宽*高） |
