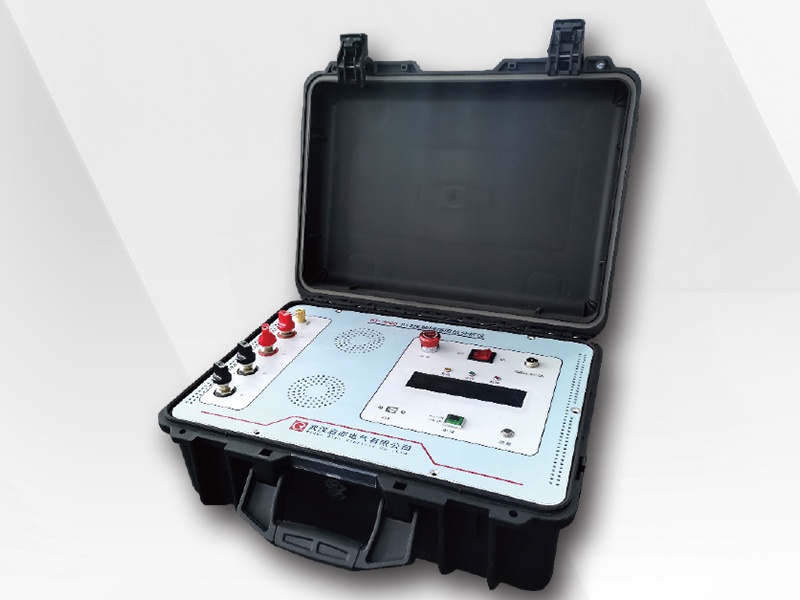

HT-3000GIS接触网络阻抗分析仪
HT-3000 GIS接触网络阻抗分析仪主要用于测试GIS开关设备的导通电阻，通过求解关于接触网络中各个阻抗的矩阵方程，从而求得各个阻抗值。相比于传统的回路电阻测试仪只可以获得多个开关形成的回路的电阻，该设备可以精确获得各个开关、刀闸和地刀的导通电阻，从而精准定位故障设备。GIS接触网络阻抗分析仪通过引入“云大物移智”的设计理念，可以通过终端设备（搭载Android系统）控制整个测试流程，自动存储和备份数据，并自动生成测试报告，大大简化现场作业工作量，实现安全、高效、智能测试。
1. 集成传统回阻仪模式和阻抗分析仪模式，满足不同应用需求。
2. 阻抗分析仪模式无需拆解接地排，大大缩减现场工作量，更加安全高效。
3. 阻抗分析仪模式可以精确测量每个开关、刀闸和地刀的导通电阻，实现故障设备精确定位。
4. 主机电源最高输出电压可达15V，最大输出电流可达600A，确保分流后仍能达到测试标准要求。
5. 无线钳表采用开口设计，集成电压和电流测试功能，通过无线方式传输数据，减少了现场接线。
6. 引入物联网思维，测试主机通过WIFI与移动终端无线互联，简单快捷易操作。
7. 采用移动终端作为人机交互控制器，并配置Android版本APP，界面友好，可自动生成报告。
8. 采用高清液晶显示屏，无视觉死区，满足户外强光应用场合。
9. 适用于GIS和敞开式开关设备。
|
主要性能指标 |
|
|
测量范围 |
0~10mΩ |
|
测量精度 |
传统回阻仪模式：±（示值×0.5%+0.1μΩ） 阻抗分析仪模式：±（示值×1%+0.5μΩ） |
|
分辨率 |
0.1μΩ |
|
主机参数 |
|
|
输出电压 |
15V（最大值），可任意设置 |
|
输出电流 |
600A（最大值），可任意设置 |
|
测量次数 |
≥100次（5V/300A放电功率，满电量起） |
|
人机交互 |
高清液晶显示屏，支持数据语音播报功能 |
|
通讯方式 |
支持蓝牙和WIFI通讯 |
|
APP功能 |
APP控制测试过程，自动保存数据，生成测试报告 |
|
保护功能 |
过流/过压/过热/电池过充/电池过放保护 |
|
外形尺寸 |
460mm（长）×360mm（宽）×190mm（高） |
|
主机重量 |
12kg |
|
供电方式 |
内置锂电池供电，支持快充模式 |
|
无线电压电流钳参数 |
|
|
测量范围 |
电流DC 0~±600A，电压0~±15V |
|
测量精度 |
电流±1.0%，电压±0.2% |
|
分辨率 |
电流DC 0.1A，电压DC 0.02mV |
|
钳口尺寸 |
Φ68mm |
|
钳表重量 |
0.5kg |
