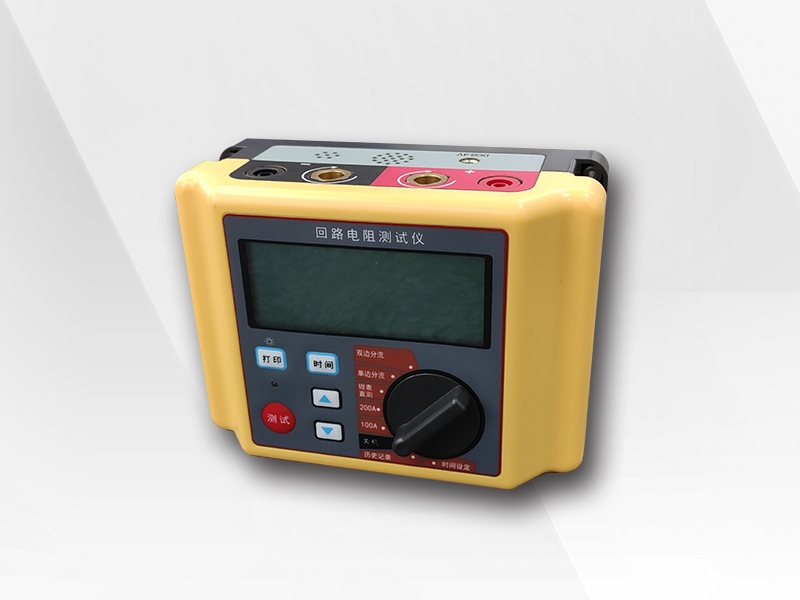

HT-1000S 双端接地回阻仪

HT-1000S回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式。其中智能测试模式又分为钳表直测模式,单边分流模式以及双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。智能测试模式分为两种测量形式,一种为利用电流传感器直接获得被测回路的实际电流,对应“钳表直测模式”;另一种在传统回阻仪模式的基础上,通过增加一路或两路电流传感器来准确获得被测回路的实际电流,对应“单边分流模式”与“双边分流模式”,再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻,不需要拆解接地排亦可以准确测出回路电阻,测试过程简单高效。

下载说明书

1.手持便携式设计,体积小、重量轻、无需额外供电,适合户外移动作业;

2.整机由高速芯片控制,自动化程度高,操作简单;

3.内置锂电池供电,支持快充模式;

4.输出电流大可达200A,测试速度快,测量精度高;

5.采用高清液晶屏,无视觉死角,满足户外强光应用场合;

6.集成“传统回阻仪模式”、“钳表直测模式”、“单边分流模式”和“双边分流模式”,满足不同应用需求;

7.“智能测试模式”无需拆解接地排,依然可以精确测量开关回路电阻,省时省力,大大缩减现场工作量,同时消除了“假接地”问题带来的人身和设备安全隐患;

8.无线电流钳采用钳式开口设计,适用于狭窄空间,同时采用无线方式进行数据传输,减少现场接线,高效安全;

9.保护功能齐全,具有过流、短路、过热及电池过放保护功能;

10.自带掉电存储功能,可存储100组历史测试数据,可随时查阅;

11.具备日期时间设置功能,用户可自行更改调整日期时间;

12.语音播报功能,测试完毕后自动播报测量结果;

13.配备蓝牙打印功能(可选),在测量结束时可自动将结果打印出来。用户也可以通过打印按键自行打印测量结果。历史测试数据也可用蓝牙打印机打印。

主要性能指标

测试电流

100A/200A可调(智能测试模式固定200A)

量程

10μΩ~10mΩ

最小分辨率

0.1μΩ

测量时间

100A档:1s/5s/10s/30s/60s可选

200A档:1s/5s可选

智能测试档:不可选,测量时间不超过5s

测量精度

传统回阻仪模式:±(示值×0.5% +0.2μΩ)

智能测试模式:±(示值×2% +0.5μΩ)

测量次数

≥400次(100A/1mΩ/1s模式,满电量)

数据存储

自动存储数据,最多可存储100组历史数据,支持查阅

系统保护

过流及短路保护:330A门限,5ms快速切断

过热保护:电池过热及功率器件保护,门限:70℃

电池低于一格电量将进入电池保护模式,禁止所有测试,测试过程中电池过放将自动停机,以延长电池寿命

电池过流保护:软件内置电池过流保护曲线,当负载过大或者测试时间过长将自动限制输出电流至合适值,以延长电池寿命

人机交互

自发光LCD液晶屏,支持数据语音播报功能

高级应用

BLE4.0蓝牙打印机(选配)

无线电流钳参数

测量方式

钳形霍尔,非接触测量

测量范围

DC 0~400A

测量精度

±(示值×2% +0.5A)

分辨率

DC 0.1A

显示方式

液晶,尺寸为32mm×15mm

LED标识

电源、充电、充满、低电量

供电方式

内置锂电池供电

电源适配器

5V/1A

充电器接口

Type C

钳口尺寸

Φ68mm

外形尺寸

215mm×65mm×34mm

重量

0.5kg

供电、重量及外形尺寸

供电方式

内置锂电池供电,支持快充模式

主机外壳

绝缘ABS材质耐氧化

主机重量

不大于1.2kg

主机尺寸

155mm(长)×110mm(宽)×70mm(高)
