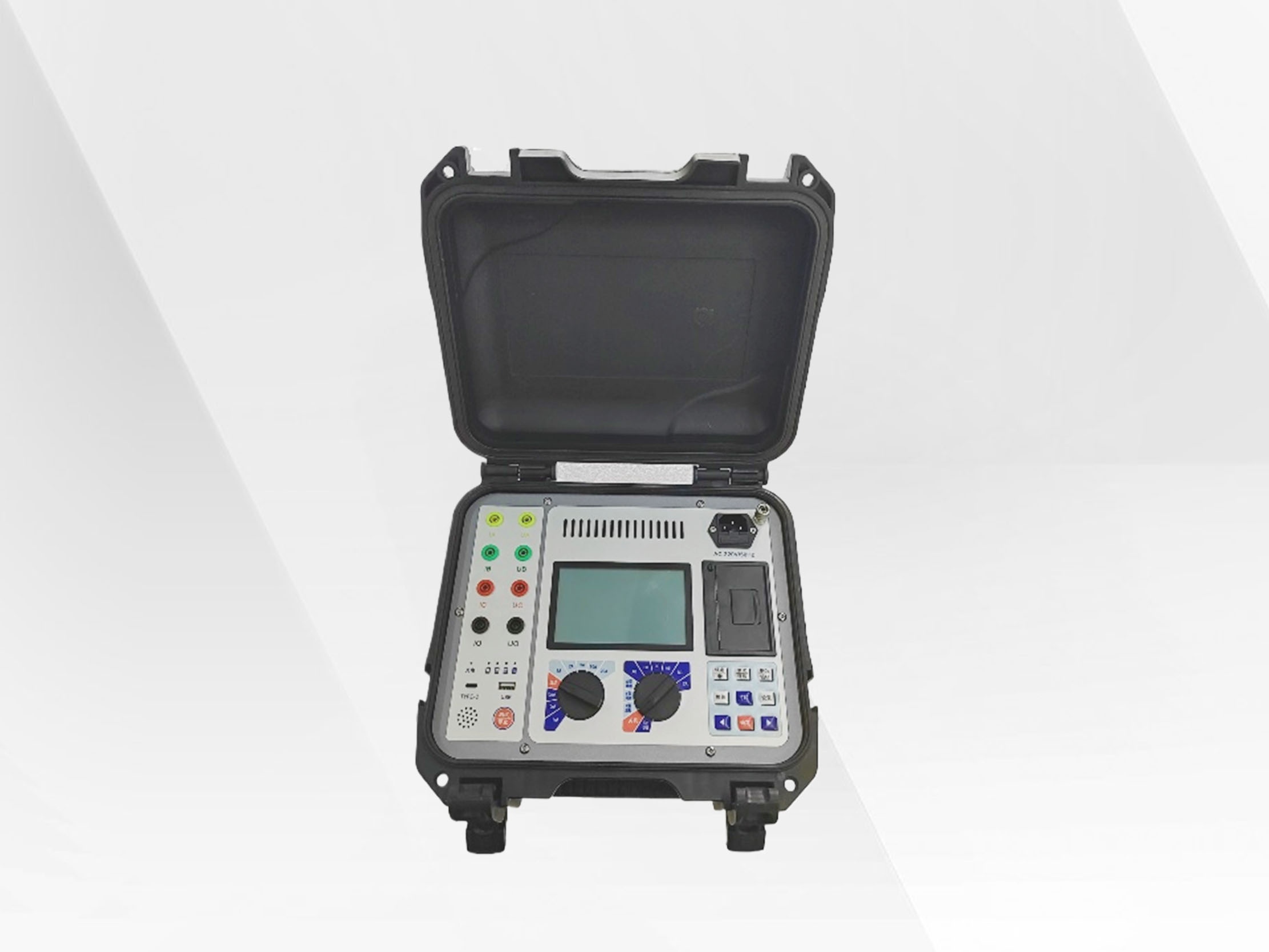

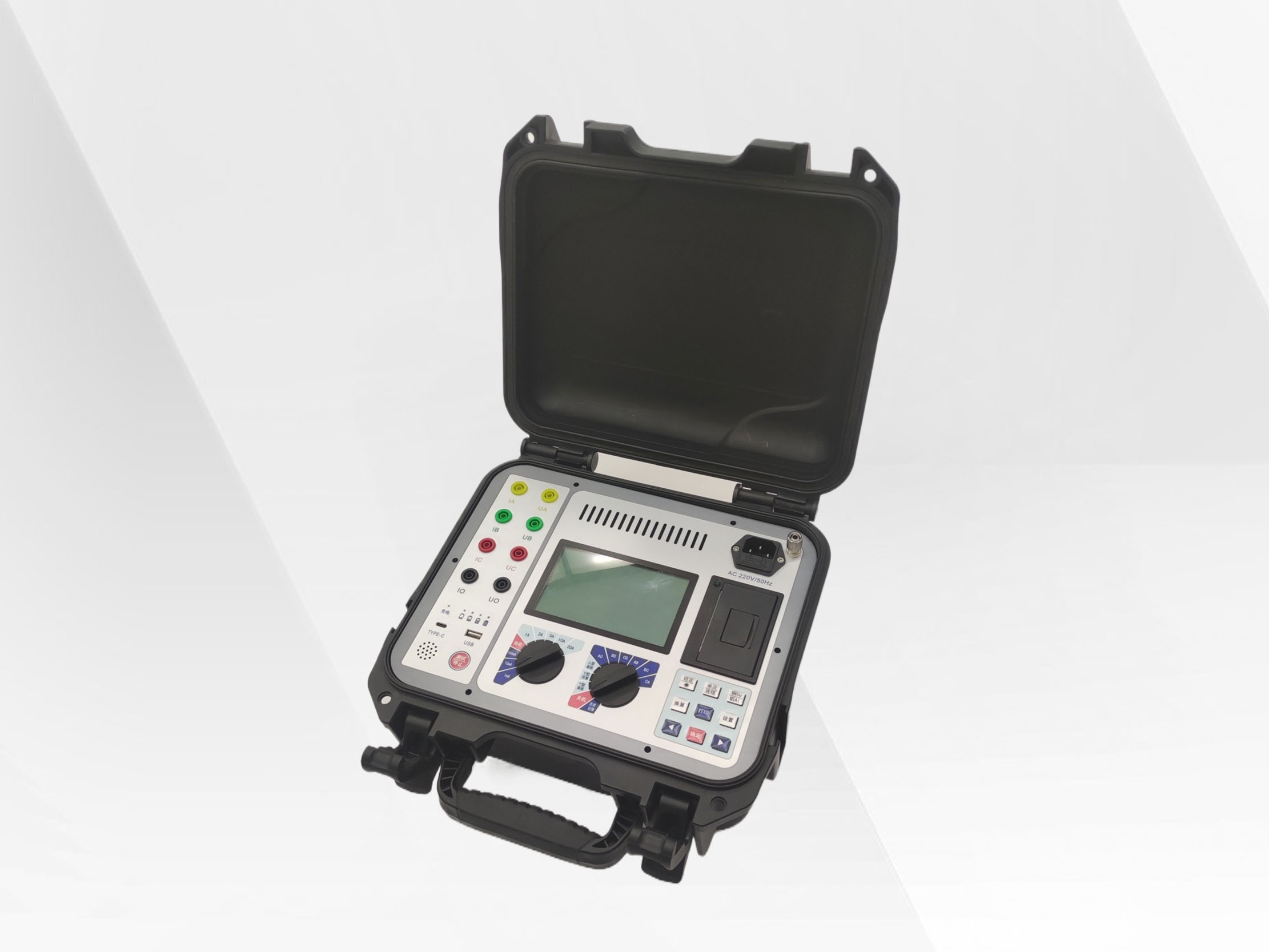

ZT-20S变压器直流电阻测试
1. 适用于各种110kV及以下变压器、配电变压器和感性试品的直流电阻测量;
2. 具有单相、三相Y型逐相、三相Y型同时、三相∆型逐相等多种测量模式,覆盖了变压器直阻测量的各种应用场景;
3. 整机由高速芯片控制,自动化程度高,操作简单;
4. 采用全新的锂电池供电,电流挡位多,输出电压高,充磁快,节省测量时间,最高输出电流可达20A,支持10A+10A的同测方式,最大输出电压可达60V,电阻测量范围可达1mΩ~20kΩ;
5. 具有自动判定充磁结束、自动锁定阻值并保存功能,无需人工判断;
6. 可对需要换挡的变压器进行不停机连续测量;
7. 具有自动测量功能,可根据负载自动选择最优电流挡位;
8. 保护功能完善,能可靠保护反电势对仪器的冲击;
9. 具备语音播报功能,测试完毕后自动播报电阻值;
10.具有能量回收功能,可快速去磁并回收绕组能量,解除带电风险;
11. 背光LCD显示屏,阳光下更清晰;
12. 自带掉电存储功能,可存储100组历史测试数据,可随时查阅;
13.配备蓝牙接口,支持BLE4.0协议蓝牙传输,适配微信小程序;
14.体积小、重量轻、无需额外供电,适合户外移动作业。
![](/uploads/2024/07/121520526558.jpg)
![](/uploads/2024/07/121520521021.jpg)
性能指标 |
|
测量范围 |
Y型同时:1mΩ~0.5Ω(10A+10A);10mΩ~2Ω(5A+5A); 10mΩ~10Ω(2A+2A);10mΩ~20Ω(1A+1A) 其它模式:1mΩ~0.2Ω(20A);1mΩ~0.5Ω(10A);10mΩ~2Ω(5A); 10mΩ~10Ω(2A);10mΩ~20Ω(1A);1Ω~200Ω(100mA);10Ω~2kΩ(10mA);100Ω~20kΩ(1mA) |
测试精度 |
+(示值*0.2%+1μΩ) |
最小分辨率 |
0.1μΩ |
测量次数 |
≥100次(在100 mΩ负载10A单相放电模式下,单次测试2分钟算起/满电量起连续工作时间约260分钟) |
存储深度 |
100次历史数据 |
仪器参数 |
|
输出电压 |
60V(Max,当电流小于1A时) |
输出电流 |
DC 1mA/10mA/100mA/1A/2A/5A/10A/20A 可调 |
电池容量 |
6Ah |
显示方式 |
段码液晶屏(有背光) |
保护功能 |
过流及短路保护 |
过热保护:电池过热及功率器件保护 |
|
电池过放保护 |
|
附加功能 |
一键自动测量,自动判定稳定电阻值。 |
支持星型和三角形绕组三相同时测量 |
|
自动量程(挡位)转换:支持自动确定合适量程(挡位) |
|
连续测量:可对多挡位的变压器,不停机直接多次测量 |
|
能量回收:测试完毕后将变压器绕组中剩余能量回收至电池(绿色环保) |
|
语音播报功能:测试数据自动语音播报 |
|
蓝牙数据传输:支持BLE4.0协议蓝牙传输,适配小程序, |
|
外形尺寸 |
310mm*288mm*168mm(长*宽*高) |
重量 |
4.5kg |
附件 |
|
测试线 |
黄绿红黑各1根,长度5m |
电源线 |
品字插头 |
标准电阻 |
标准测试电阻1只 |
