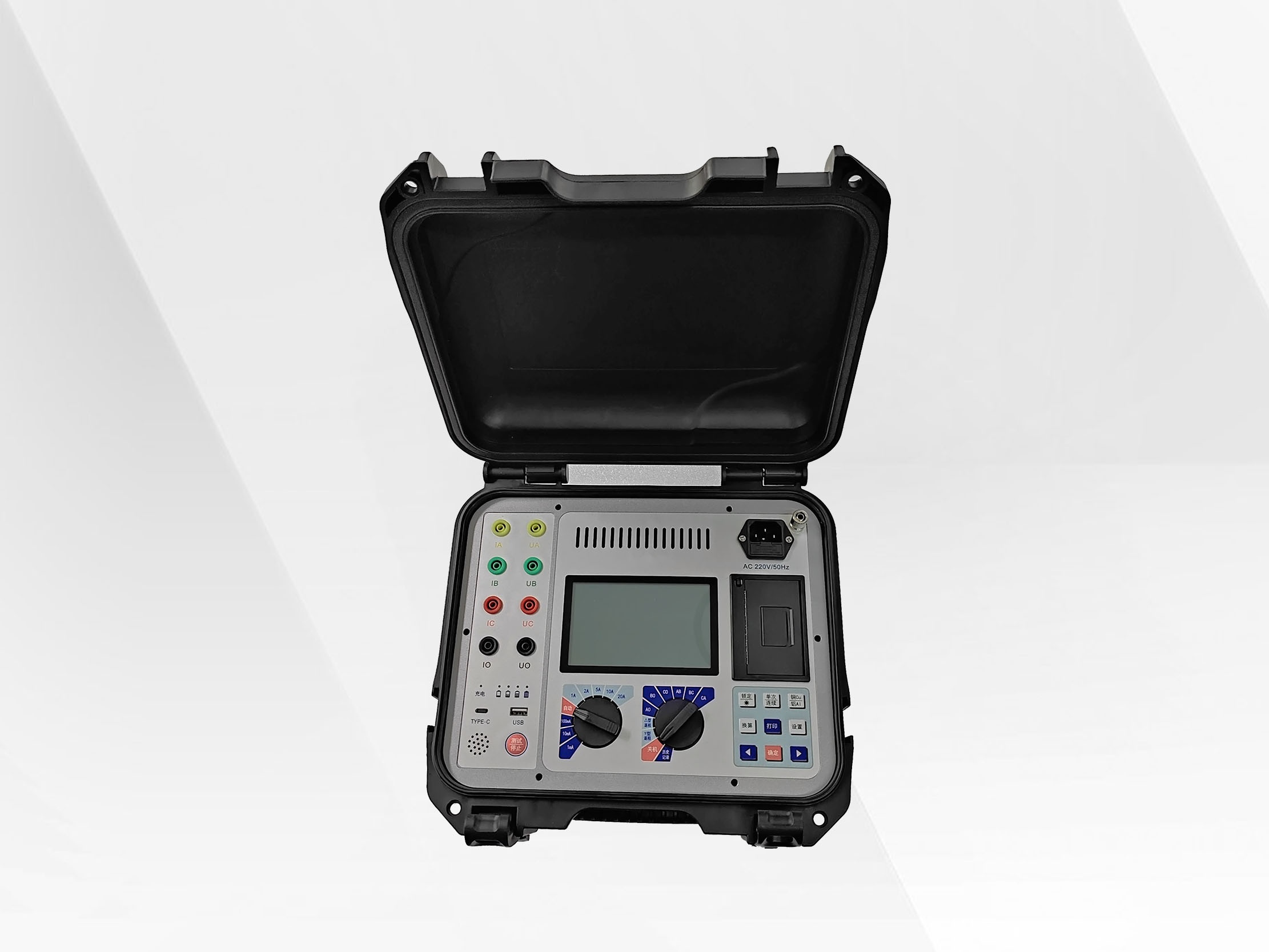

ZT-20H变压器直流电阻测试仪
1. 适用于各种110kV及以下变压器、配电变压器和感性试品的直流电阻测量;
性能指标 |
|
测量范围 |
1mΩ~0.2Ω(20A);1mΩ~0.5Ω(10A);10mΩ~2Ω(5A); 10mΩ~10Ω(2A);10mΩ~20Ω(1A);1Ω~200Ω(100mA);10Ω~2kΩ(10mA);100Ω~20kΩ(1mA) |
测试精度 |
+(示值*0.2%+1μΩ) |
最小分辨率 |
0.1μΩ |
测量次数 |
≥100次(在100 mΩ负载10A单相放电模式下,单次测试2分钟算起/满电量起连续工作时间约260分钟) |
存储深度 |
100次历史数据 |
仪器参数 |
|
输出电压 |
20V(Max,当电流小于1A时) |
输出电流 |
DC 1mA/10mA/100mA/1A/2A/5A/10A/20A 可调 |
电池容量 |
6Ah |
显示方式 |
段码液晶屏(有背光) |
保护功能 |
过流及短路保护 |
过热保护:电池过热及功率器件保护 |
|
电池过放保护 |
|
附加功能 |
一键自动测量,自动判定稳定电阻值。 |
支持星型和三角形绕组三相测量 |
|
自动量程(挡位)转换:支持自动确定合适量程(挡位) |
|
连续测量:可对多挡位的变压器,不停机直接多次测量 |
|
能量回收:测试完毕后将变压器绕组中剩余能量回收至电池(绿色环保) |
|
语音播报功能:测试数据自动语音播报 |
|
蓝牙数据传输:支持BLE4.0协议蓝牙传输,适配小程序, |
|
外形尺寸 |
310mm*288mm*168mm(长*宽*高) |
重量 |
4.5kg |
附件 |
|
测试线 |
黄绿红黑各1根,长度5m |
电源线 |
品字插头 |
标准电阻 |
标准测试电阻1只 |
