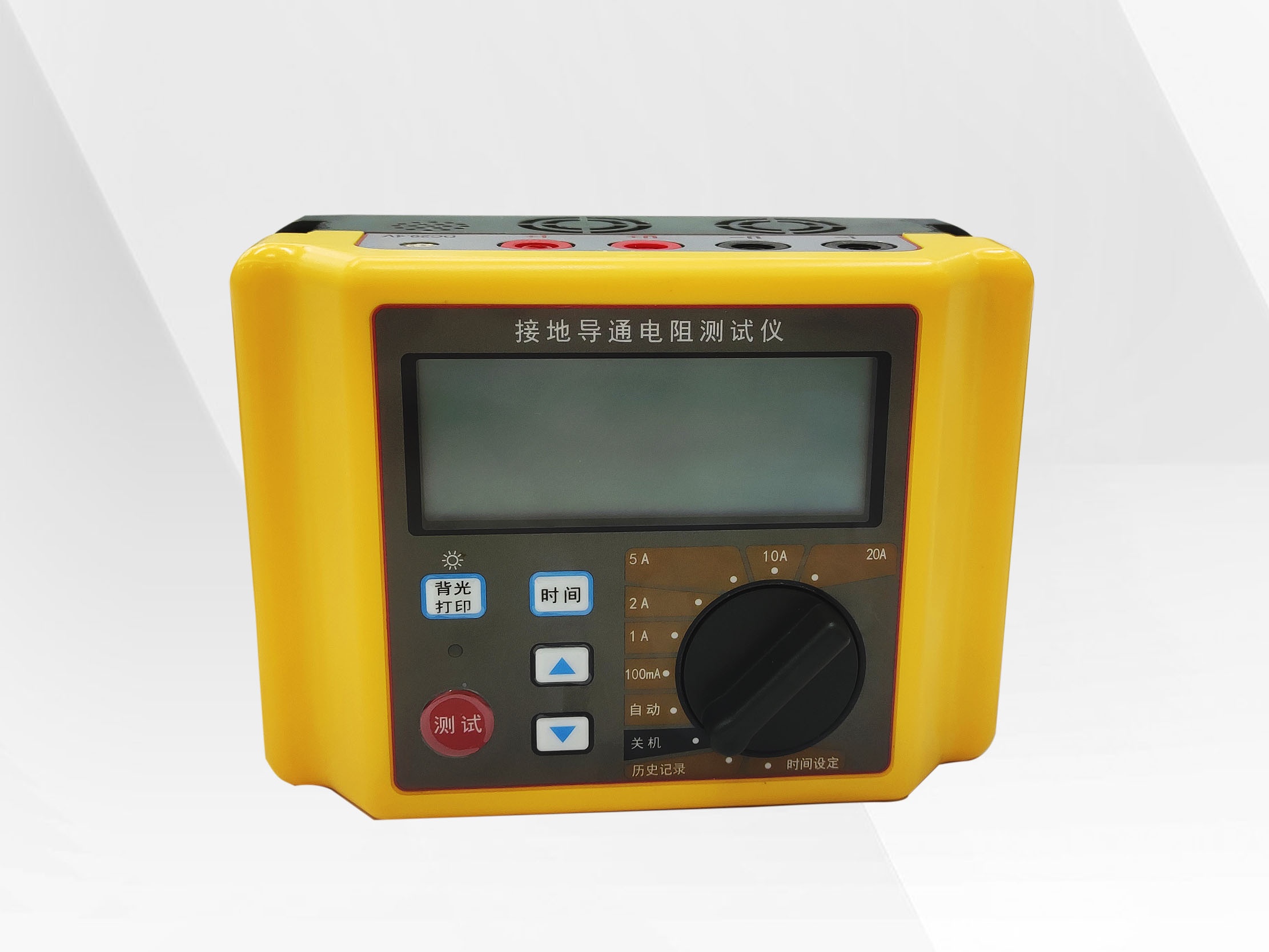

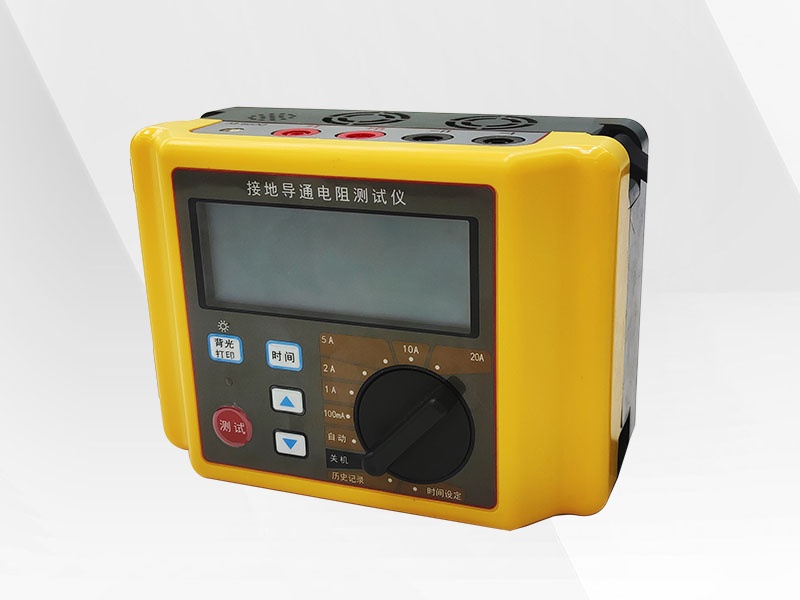

DD-1000接地导通测试仪
接地导通测试仪,又称接地引下线导通测试仪,主要用于测试电力设备与电源接地之间的导通性能。DD-1000接地导通测试仪遵从标准《GB/T 28030-2011 接地导通电阻测试仪》开发而成,采用高性能微控制器,可以实现测量过程全自动换挡,四线制测量方法精度高,抗干扰能力强,能迅速准确地测量设备接地引下线与安全接地端之间的导通电阻,帮助检测人员及早发现并消除事故隐患。
1. 适用于各种接地引下线导通电阻测量,整机由高速芯片控制,自动化程度高,操作简单。
2. 采用全新的锂电池供电,最高输出电流20A,最大输出电压12V,电阻测量范围可达1mΩ~100Ω。
3. 具有自动判定、自动选择最优电流档位、自动锁定阻值并保存功能。
4. 保护功能完善,能可靠保护地网干扰电压对仪器的冲击。
5. 具备语音播报功能,测试完毕后自动播报电阻值。
6. 高清液晶显示屏,无视觉死区,显示更清晰。
7. 自带掉电存储功能,可存储100组历史测试数据,可随时查阅。
8. 配备蓝牙接口,适配微信小程序,可选配蓝牙打印机。
9. 体积小、重量轻、无需额外供电,适合移动作业。
性能指标 |
|
测量范围 |
1mΩ~100Ω(自动);1mΩ~20mΩ(20A);1mΩ~500mΩ(10A);2mΩ~2Ω(5A);5mΩ~5Ω(2A);10mΩ~10Ω(1A);1Ω~100Ω(100mA) |
测试精度 |
+(示值*0.5%+1uΩ) |
最小分辨率 |
0.1μΩ |
时间档位 |
Fast(180SecMax)/ 10Sec/20Sec/30Sec/40Sec/50Sec/60Sec/600Sec |
历史存储 |
100组历史数据 |
仪器参数 |
|
额定功率 |
最大120W |
输出电压 |
不大于12V |
输出电流 |
DC 100mA/1A/2A/5A/10A/20A可调 |
电池容量 |
2.5Ah |
显示方式 |
LCD液晶屏 |
保护功能 |
过流及短路保护:33A门限 |
过压保护:>13.8V |
|
过热保护:电池过热及功率器件保护,门限:70℃ |
|
电池过放保护:电池低于22V将进入电池保护模式 |
|
附加功能 |
自动量程(档位)转换:支持自动确定合适量程(档位) |
时间设置:可进行10-600Sec时间设置,方便现场使用 |
|
大电流输出:支持20A大电流 |
|
蓝牙数据传输:支持BLE4.0协议蓝牙传输,选配蓝牙打印机等 |
|
语音播报功能:测试数据自动语音播报 |
|
外形尺寸 |
155*110*H70mm |
重量 |
1kg |
充电器参数 |
|
输入电压 |
AC 110V~240V |
输出规格 |
29.4V/1A |
LED标识 |
LED红色正在充电,蓝色充电完成 |
保护功能 |
短路/过流/过压/过热/反接保护 |
附件 |
|
电流测试线 |
红黑各1根,导线截面积4mm2 |
电压测试线 |
红黑各1根,导线截面积2.5mm2 |
充电器 |
专用充电器1台 |
标准电阻 |
2.5mΩ标准测试电阻1只 |
机箱尺寸参数 |
|
主机机箱 |
430mm*340mm*190mm(长*宽*高) |
