MT-2000避雷器带电测试仪
MT2000避雷器带电测试仪用于氧化锌避雷器(MOA)全电流的测量分析,主要目的是测量MOA的阻性电流,由此判断MOA受潮和老化程度。MT2000具备多种测量方式:电压分析法、谐波分析法及相角差法,适应多种测量环境,既可用于现场带电测量,也可用于试验室做出厂和验收试验。
本仪器具有强大的测量及数据处理能力,能可靠完成全电流、阻性电流、电容量、相间夹角、频率、谐波等参数的测量,性能稳定,操作方便,仪器体积小、重量轻,适合户内外移动作业,同时支持微信小程序及APP操作,亦可选配无线钳表,避免繁琐接线,提高工作效率。
1.采用相角差测量新方法,根据相间电流角度变化量绝对值和相间电流夹角变化量趋势(相对历史值)来判断避雷器状态。
2.测量方法多样化,除相角差法亦可选择电压分析法,谐波分析法进行多组数据比对,更加可靠精确。

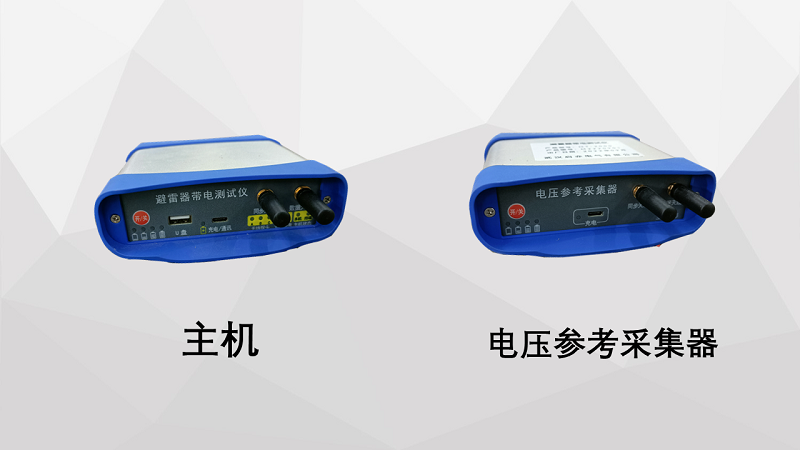

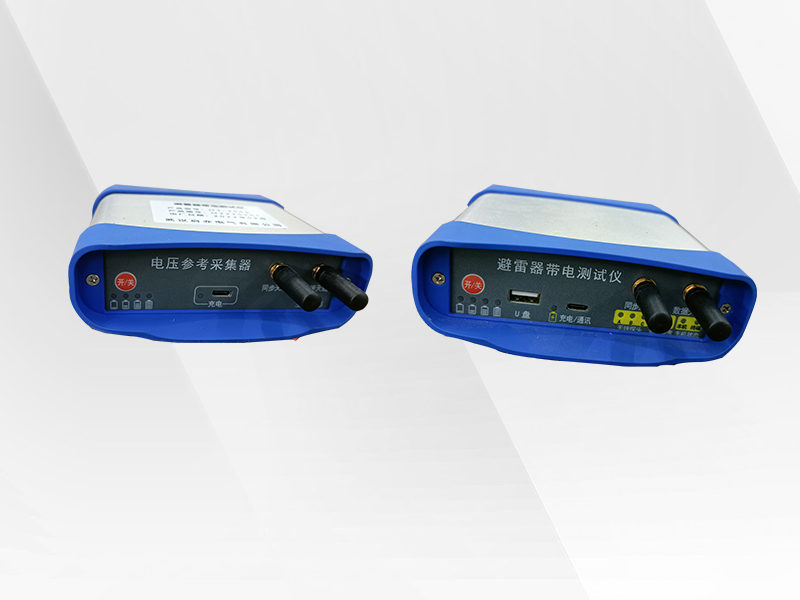

3.主从机分离,减少干扰的同时,获取更加稳定的参考源。
4.可搭配无线钳表进行测量,更加简单化操作流程。
5.人机接口简单,易操作,采用微信小程序和专用APP,用蓝牙无线连接进行即可进行在线检测。
6. 时钟同步,即时提取历史数据,U盘接口即插即收,通过对历史数据比较更易观察所测避雷器各时间段状态。
主要性能指标 |
|
测量范围 |
0.1~20mA |
准确度 |
±(读数×0.5% + 5μA) |
阻性电流基波测量准确度 |
±(读数×5% + 5μA) |
电流谐波测量准确度 |
±(读数×10% + 10μA) |
电流通道输入电阻 |
≤10Ω |
参考电压输入范围 |
≥20V~250V(50Hz/60Hz) |
参考电压测量准确度 |
±(读数×0.5% + 0.5V) |
参考电压谐波准确度 |
±(读数×10% + 0.5V) |
参考电压通道输入电阻 |
≥150kΩ |
电场强度输入范围 |
30kV/m~300kV/m |
电场强度测量准确度 |
±(读数×10%) |
电场谐波测量准确度 |
±(读数×10%) |
内部电池工作时间 |
主机6小时 |
功能参数 |
|
数据存储 |
支持BLE4.0协议蓝牙传输,适配微信小程序和APP,支持U盘及上位机导出历史数据 |
测量模式 |
具备四种测量模式(电压参考法、谐波分析法、无电压测量法、相角差法),适应多种现场测量环境 |
参考源 |
具备多种参考源选择(主机PT单相电压参考、主机感应电压参考、电压参考采集器PT单相电压参考、电压参考采集器PT三相电压参考、容性参考钳表PT电流参考) |
无线数据传输 |
具有无线电压参考采集器、无线电流钳表以及无线容性参考钳表 |
APP功能 |
控制测试模式以及参考选择,生成测试波形曲线,保存及打印测试数据,查看历史记录 |
小程序功能 |
控制测试模式以及参考选择,生成测试波形曲线,保存及打印测试数据,查看历史记录 |
重量及外形尺寸 |
|
外形尺寸 |
100mm(宽)×30mm(高)×130mm(长) |
重量 |
0.2kg |

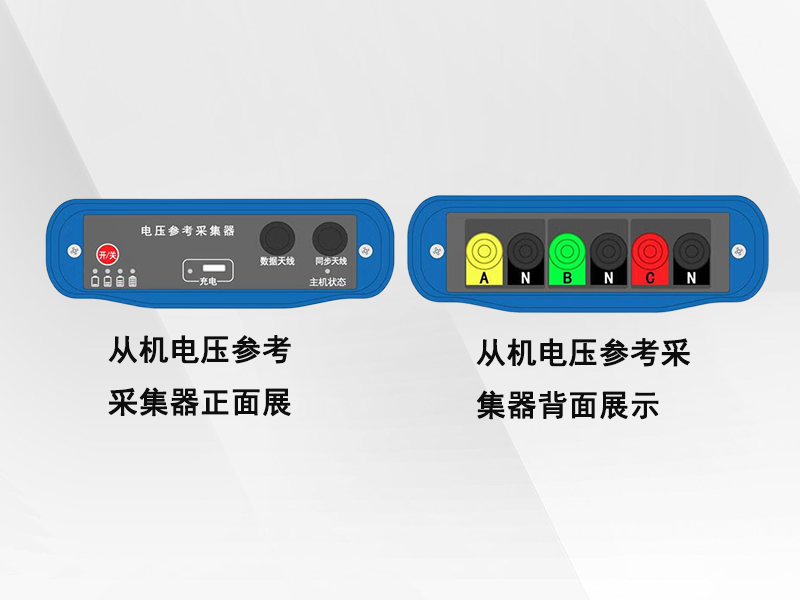

从机仪器参数 |
|
仪器功能 |
测量参考源的电压 |
电池容量 |
6000mAh |
参考电压输入范围 |
≥20V~250V(50Hz/60Hz) |
参考电压通道输入电阻 |
≥150kΩ |
参考电压输入范围 |
≥20V~250V(50Hz/60Hz) |
参考电压测量准确度 |
±(读数×0.5% + 0.5V) |
外形尺寸 |
100mm(宽)×30mm(高)×130mm(长) |
重量 |
0.2kg |

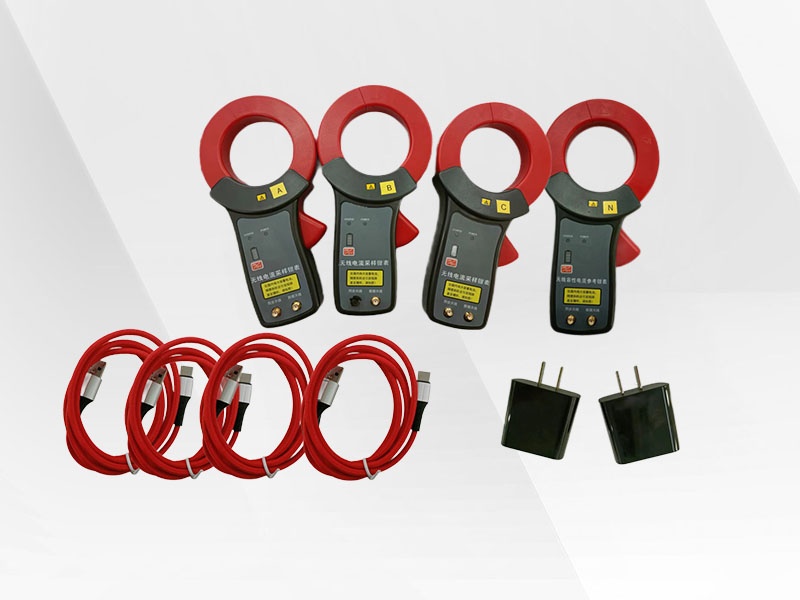

无线钳表尺寸参数(选配) |
|
仪器功能 |
测量避雷器电流或参考电流 |
电池容量 |
2000mAh |
电池电量显示方式 |
LED数码管 |
状态灯显示方式 |
发光二极管 |
全电流测量范围 |
0.2~20mA |
准确度 |
±(读数×5% + 5μA) |
外形尺寸 |
114mm(宽)×24mm(高)×220mm(长) |
重量 |
0.20kg |
