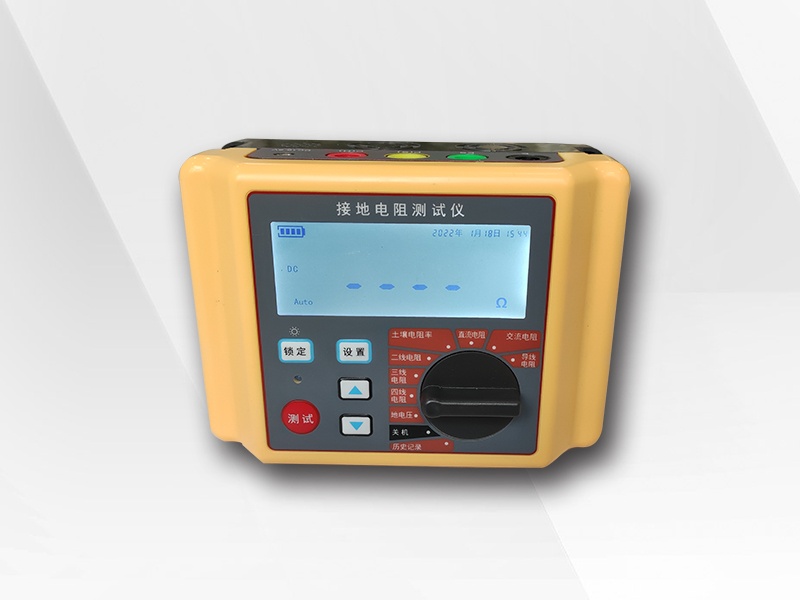

DT-1000接地电阻测试仪
DT-1000接地电阻测试仪用于测试接地装置(接地网或接地杆塔等)的接地电阻,遵从《DL/T 475 2017 接地装置特性参数测量导则》和《DL/T 845.2-2004 电阻测量装置通用技术》标准,可测量接地电阻、地电压、土壤电阻率、交流电阻和直流电阻。DT-1000接地电阻测试仪采用先进的电力电子变换和数字控制技术,将电池电转变为频率可变、输出电流和电压自由可控的纯正弦交流电,大大减小电源谐波对测量精度的影响。采用频率自适应数字滤波器和傅里叶变换(FFT)对采样信号进行数字化处理,抑制干扰信号的影响,大幅度提升系统信噪比。
1. 手持便携式设计,内置锂电池供电,无需外接电源,体积小,重量轻,便于户外移动作业。
2. 集成接地电阻、地电压、土壤电阻率、直流电阻和交流电阻测量功能。
3. 交流输出采用恒流限压模式,恒流电流有效值最大50mA,最高电压有效值达50V。
4. 直流输出采用恒流限压模式,恒流电流最大200mA,最高电压达20V。
5. 具备自动频率控制(AFC)功能,自动在94Hz、105Hz、111Hz和128Hz中选择输出频率。
6. 具有语音播报功能,测试完毕后自动播报测量结果。
7. 可设置测试时间(最大180s),设为自动模式时,可自动锁定阻值后停机。
8. 自带掉电存储功能,可存储100组历史测试数据;支持U盘直插转存测试数据。
9. 配备蓝牙接口,可选配蓝牙打印机;内置实时时钟功能,可记录测试时的准确时间。
主要性能指标 |
|
测量范围 |
1mΩ~100Ω(自动);1mΩ~20mΩ(20A);1mΩ~500mΩ(10A);2mΩ~2Ω(5A);5mΩ~5Ω(2A);10mΩ~10Ω(1A);1Ω~100Ω(100mA) |
测量精度 |
±(示值×0.5%+1μΩ) |
分辨率 |
0.1μΩ |
输出电压 |
最大12V |
输出电流 |
DC /100mA/1A/2A/5A/10A/20A可调 |
存储深度 |
最多可存储100次历史数据 |
功能参数 |
|
操作方式 |
一键开关机及测量,操作方便快捷 |
测量次数 |
≥50次(1Ω负载10A放电模式、5min持续时间算起) |
保护功能 |
短路/过流/过热/电池过放保护 |
自动测量 |
具有自动判定、自动选择最优电流档位、自动锁定阻值 |
显示方式 |
高清液晶显示屏,无视觉死区 |
语音播报 |
测试完毕后自动播报电阻值 |
数据存储 |
自动存储数据,最多可存储100组历史数据 |
高级应用 |
支持BLE4.0协议蓝牙传输,可适配微信小程序,可选配蓝牙打印机 |
供电、重量及外形尺寸 |
|
供电方式 |
内置锂电池供电,支持快充模式 |
主机外壳 |
绝缘ABS材质,无需接地 |
外形尺寸 |
155mm(长)×112mm(宽)×75mm(高) |
仪器重量 |
1kg |
