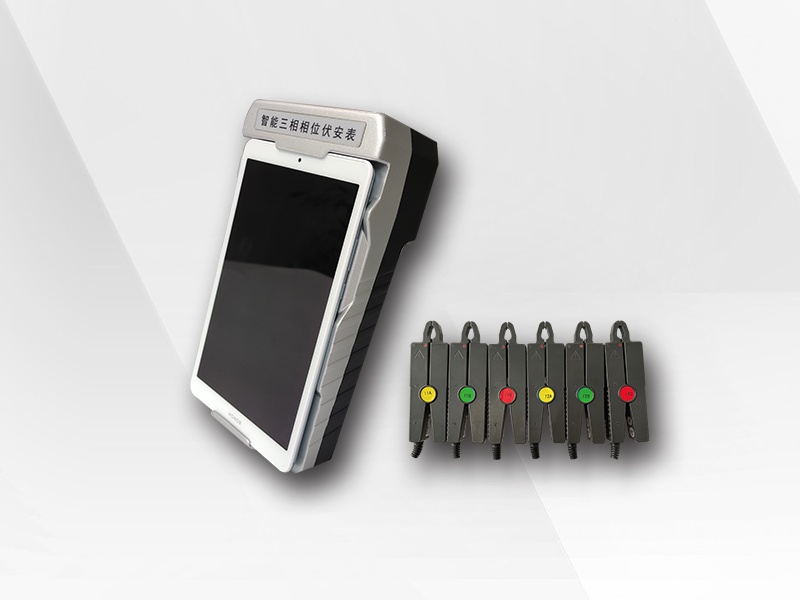

ET-2000智能三相相位伏安表
ET-2000智能三相相位伏安表基于移动互联网和数字信号处理技术,集本地测量、数据处理与远程通讯功能于一体,可实时采集、计算和分析出所测电压电流的正序、负序、零序,有功、无功、功率因数、不平衡度、THD、谐波等电参量,还可与手机/平板智能互联,并通过4G功能(选配)与云后台进行数据交互,实现数据的远程上传下载、云存储和高端分析等功能。产品还具备带负荷测试功能,可自动生成指定格式的Word报告。产品采用手持式结构、人机界面友好,是进行二次回路检查的理想仪表。
1. 具备3相电压、6路电流输入通道,9路输入量全部隔离,支持任意接线方式。
2. 丰富的图形化界面,采用7英寸全视角IPS触摸屏,人机界面友好。
3. 可实时计算电压和电流幅值、相位、频率、正/负/零序、功率、THD和50以内谐波,共计514个电参数。
4. 可进行带负荷测试并生成Word报告,避免人工抄录数据及编制报告导致的费时费力和出错等问题。
5. 可通过二次侧测量,自动换算成一次侧电量参数。
6. 手机/平板APP与相位伏安表智能互联,同步显示测量结果,显示和操作更加便利,符合用户使用习惯。
7. 具有远程通信功能,通过4G与云后台服务器进行数据交互,实现云端显示、存储、分析等功能。
8. 采用TYPE-C接口,支持正反插;具备SD卡接口,支持拓展存储容量,方便数据的存储和拷贝。
9. 具有自动节电管理功能,自动识别工作状态,操作时不关机,无人使用时可自动关机。
主要性能指标 |
|
电压 |
范围:1V~500V,精度:±0.2%,分辨率:0.01V |
电流 |
范围:1mA~100mA,精度:±(0.3%读数+0.2%量程),分辨率:0.1mA; 范围:100mA~1A,精度:±(0.3%读数+0.2%量程),分辨率:1mA; 范围:1A~10A,精度:±(0.3%读数+0.2%量程),分辨率:10mA; |
相位 |
范围:0~360°,精度:±1°,分辨率:0.1° |
频率 |
范围:45~65Hz,精度:±0.1Hz,分辨率:0.01Hz |
功率 |
范围:0~5kVA,精度:±0.5%,分辨率:0.1VA |
功率因数 |
范围:-1.00~1.00,分辨率:0.01 |
功能参数 |
|
小电流测相 |
实现1mA小电流测量相位,测量精度高,测量范围宽 |
人机交互 |
7英寸全视角IPS触摸屏,完全图形化界面,人机界面友好 |
测量功能 |
同时测量1~3路电压/1~6路电流的幅值、相位、单/三相功率、功率因数及频率等 |
数据远传 |
支持4G数据远传,实时与云后台进行数据交互,实现云端显示、存储、分析等功能 |
数据存储 |
数据存储记录采用XLS或WORD格式,支持WPS阅览 |
节电管理 |
自动识别工作状态,操作时不关机,无人使用时可自动关机 |
特色功能 |
带负荷测试,可自动保存数据,并将数据生成南网(国网)格式的带负荷测试报告 |
安全特性 |
3路电压输入通道相互隔离,6路电流采用钳形电流互感器输入,安全可靠 |
供电、重量及外形尺寸 |
|
供电方式 |
内置锂电池供电,支持快充模式 |
主机尺寸 |
235mm(长)×130mm(宽)×69mm(高) |
主机重量 |
1.3kg |
钳表尺寸 |
140mm(长)×40mm(宽)×19mm(高),Φ8mm |
钳表重量 |
0.16kg |
