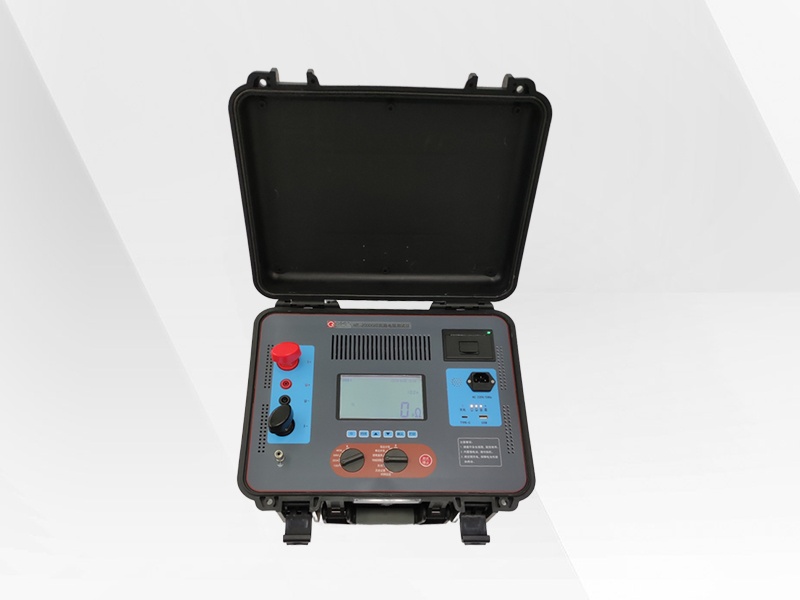

HT-2000GIS回路电阻测试仪
HT-2000GIS回路电阻测试仪共包含三种测试模式,即传统回阻仪模式、钳表直测、单边分流模式和双边分流模式,其中传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响,钳表直测模式、单边分流模式和双边分流模式无需拆解接地排,通过增加一路或两路无线电流钳测出地网分流,进而精确测量被测回路导电电阻,测试过程简单高效,避免了拆除接地排带来的“假接地”安全风险。测试仪采用内置电池供电,无需外接电源,最大输出电流达到400A,确保地网分流后流过被测设备电流仍满足标准要求。
1) 集成传统回阻仪模式、钳表直测模式、单边分流模式和双边分流模式,可满足不同应用需求。
2) 钳表直测模式、单边分流模式和双边分流模式无需拆解接地排,测试过程简单、高效、安全。
3) 主机电源最高输出电压12V,最大输出电流400A,确保地网分流后仍能达到测试标准要求。
4) 测试信号大,现场抗干扰能力更强,在不拆解GIS接地排的条件下依然可以精确测量开关回路电阻。
5) 无线电流钳采用开口设计,适用于狭窄空间,采用无线方式传输数据,减少现场接线,高效安全。
6) 采用高清液晶显示屏,无视觉死区,满足户外强光应用场合。
7) 支持BLE4.0协议蓝牙数据传输功能,可适配微信小程序。
8) 具备语音播报功能,测量完成后自动播报测量结果。
9) 适用于GIS和敞开式开关设备的回路电阻测量。
主要性能指标 |
|
测量范围 |
10μΩ~20mΩ(100A);10μΩ~10mΩ(200A);10μΩ~5mΩ(300A);10μΩ~2mΩ(400A) |
测量精度 |
传统回阻模式:±(示值×0.5% +0.2μΩ)
|
分辨率 |
0.1μΩ |
主机参数 |
|
输出电压 |
12V(最大值) |
输出电流 |
100A/200A/300A/400A 可调(400A档位主机连续运行60s后需冷却十分钟,方可继续工作) |
测量次数 |
≥400次(100A/1mΩ/1s模式,满电量) |
人机交互 |
自发光LCD液晶屏,支持数据语音播报功能 |
高级应用 |
打印机、小程序 |
主机尺寸 |
428mm(长)×350mm(宽)×230mm(高) |
主机重量 |
15kg |
供电方式 |
内置锂电池供电,支持快充模式 |
无线电流钳参数 |
|
测量范围 |
DC 0~400A |
测量精度 |
±(示值×2% +0.5A) |
分辨率 |
0.1A |
钳口尺寸 |
Φ68mm |
钳表重量 |
0.5kg |
